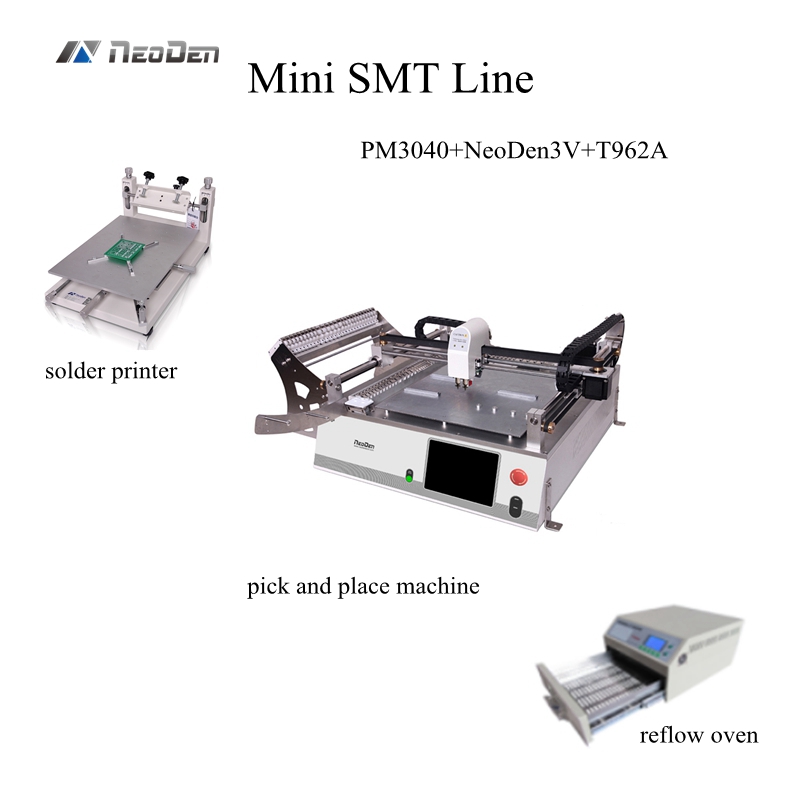

سرفیس ماؤنٹ ٹکنالوجی پک اینڈ پلیس مشین پی سی بی اسمبلی پروڈکشن لائن
نیوڈن 3V بند کردیا گیا ہے۔ اپ گریڈ کی تلاش ہے؟
نوڈن YY1 کو دریافت کریں ، ایک زیادہ طاقتور اور لاگت - اپنی ضروریات سے تجاوز کرنے کے لئے موثر متبادل۔
سرفیس ماؤنٹ ٹکنالوجی پک اینڈ پلیس مشین پی سی بی اسمبلی پروڈکشن لائن
اسٹینسل سولڈر پرنٹر - PM3040 تعارف
پی ایم 3040 پی سی بی بورڈ کے لئے ایک اعلی صحت سے متعلق دستی اسٹینسل سولڈر پرنٹر ہے۔ PM3040 چھوٹا اور کام کرنے میں آسان ہے ، سستی ، جو پروٹو ٹائپ اور چھوٹے پیمانے پر الیکٹرانکس فیکٹری کے لئے موزوں ہے۔
|
اشیا |
وزیر اعظم3040 |
|
طول و عرض |
580 × 320 × 260 (ملی میٹر) |
|
پلیٹ فارم کا سائز |
300 × 400 (ملی میٹر) |
|
پی سی بی سائز |
250 × 300 (ملی میٹر) |
|
ٹیمپلیٹ کا سائز |
370 × 470 (ملی میٹر) |
|
پرنٹنگ کی رفتار |
لیبر کنٹرول |
|
پی سی بی کی موٹائی |
0-100 (ملی میٹر) |
|
پی سی بی ٹیوننگ کی حد |
فرنٹ/ سائیڈ +10 ملی میٹر |
|
پلیٹ فارم کی اونچائی |
180 (ملی میٹر) |
|
تکرار کی اہلیت |
± 0.01 ملی میٹر |
|
پوزیشننگ وضع |
باہر/حوالہ سوراخ |
|
عمدہ ایڈجسٹمنٹ کی حد |
z - محور ± 45 ملی میٹر x - محور ± 35 ملی میٹر y - محور ± 45 ملی میٹر |
|
وزن |
14 کلوگرام |
مشین - neoden3V منتخب کریں اور رکھیں
Neoden3V TM245P سیریز کا ایک اپ گریڈ ورژن ہے۔
اس میں دوہری ہیڈ ، 25 فیڈر سلاٹ ، وژن سسٹم ، اور لچکدار پوزیشننگ سسٹم شامل ہیں ، جو پروٹو ٹائپنگ کے لئے موزوں ہے ، مستحکم کارکردگی اور سستی قیمت کے ساتھ چھوٹی بیچ کی پیداوار۔
| آئٹم | neoden3v - s | |
|
مشین اسٹائل |
2 سروں کے ساتھ سنگل گینٹری |
|
|
سیدھ |
اسٹیج وژن |
|
|
پلیسمنٹ ریٹ |
وژن پر3،500cph ویژن آف5،000cph |
|
|
فیڈر کی گنجائش |
ٹیپ فیڈر: 25 (تمام 8 ملی میٹر) |
|
|
کمپن فیڈر: 5 |
||
|
ٹرے فیڈر: 10 |
||
|
جزو کی حد |
سب سے چھوٹا سائز0402 (01005 انچ) سب سے بڑا سائزTQFP100 (لیڈ پچ 0.5 ملی میٹر) زیادہ سے زیادہ اونچائی5 ملی میٹر |
|
|
گردش |
± 180 ڈگری |
|
|
پلیسمنٹ کی درستگی |
± 0.02 ملی میٹر |
|
|
بورڈ طول و عرض (ملی میٹر) |
زیادہ سے زیادہ |
320 x 420 ملی میٹر |
|
آپریشن سسٹم |
ونڈوز ایکس پی - نووا |
|
|
بجلی کی فراہمی |
110V/220V |
|
|
طاقت |
160~200W |
|
|
بیرونی طول و عرض (ملی میٹر) |
مشین کا سائز |
820(L)x650(W)x410(H) |
|
خالص وزن |
55 کلو گرام |
|
|
پمپ کی تعداد |
3 | |
سولڈرنگ مشین - T962A
THET962A ایک مائکرو - عمل یا کنٹرول ایل ای ڈی ریفلو تندور ہے۔
ڈیوائس معیاری 110VAC50/60Hz (220VAC ماڈل دستیاب ہے) کے ذریعہ تقویت یافتہ ہے۔ یوزر انٹرفیس T962A ان پٹ کی کلید ریت کے ذریعہ لاگو کیا جاتا ہے۔ پری - سیٹنگ طریقوں کا انتخاب LCD ڈسپلے پر مشاہدہ کردہ تھرمل سائیکل پیشرفت کے ساتھ صارف کے تعامل کے ذریعہ کیا جاتا ہے۔
| آئٹم | T-962A |
| سپلائی وولٹیج | AC220V/ 50Hz ، AC110V/ 60Hz |
| پوٹ آؤٹ پاور | 1500W |
| زیادہ سے زیادہ سولڈرنگ ایریا | 300 × 320 ملی میٹر |
| درجہ حرارت کی حد | 0 ڈگری -280 ڈگری |
| سائیکل کا وقت | 1-8 منٹ |
| G.W | 15 کلوگرام |
| پیکنگ کا سائز | 51x45x33cm |
نیوڈن ایک مکمل ایس ایم ٹی اسمبلی لائن حل فراہم کرتا ہے ، جس میں ایس ایم ٹی ریفلو اوون ، ویو سولڈرنگ مشین ، چن اور پلیس مشین ، سولڈر پیسٹ پرنٹر ، پی سی بی لوڈر ، پی سی بی لوڈر ، پی سی بی ان لوڈر ، چپ ماؤنٹین ، ایس ایم ٹی اے او آئی مشین ، کسی بھی طرح کی کوئی بھی چیز ، ایس ایم ٹی ایکس-}}}}}}}}}}}}} ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی اسپیشل ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی ایس ایم ٹی کو شامل کریں
