بڑے صنعتی قسم ریفلو اوون۔
تفصیل

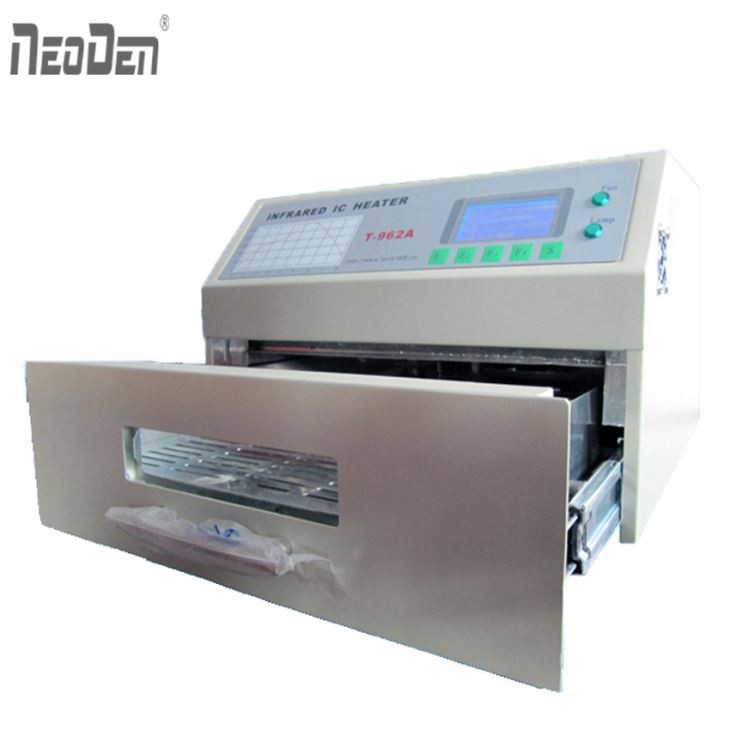

INFRARED IC HEATER T962A ایک مائیکرو پروسیسر کنٹرول شدہ ریفلو اوون ہے۔ یہ مؤثر طریقے سے مختلف SMD اور BGA اجزاء سولڈرنگ کے لیے استعمال کیا جا سکتا ہے۔ سولڈرنگ کا سارا عمل خود بخود مکمل ہو سکتا ہے اور اسے استعمال کرنا بہت آسان ہے۔ یہ مشین ایک طاقتور اورکت اخراج اور گرم ہوا کے بہاؤ کی گردش کا استعمال کرتی ہے ، لہذا درجہ حرارت کو بہت درست اور یکساں طور پر تقسیم کیا جا رہا ہے۔
ایک کھڑکی والا دراز کام کے ٹکڑے کو تھامنے کے لیے بنایا گیا ہے ، اور محفوظ سولڈرنگ تکنیک اور SMD/BAG اور دیگر چھوٹے الیکٹرانک پرزوں کی ہیرا پھیری کی اجازت دیتا ہے۔ T962A استعمال کیا جا سکتا ہے کہ خود بخود سولڈر کو خراب سولڈر جوڑوں کو درست کرنے ، خراب اجزاء کو ہٹانے/تبدیل کرنے اور چھوٹے انجینئرنگ ماڈل یا پروٹو ٹائپ کو مکمل کرنے کے لیے۔
خصوصیات
(1) ایک بڑا اورکت سولڈرنگ ایریا۔
دراز پینل ایریا: 300*320 ملی میٹر اس سے اس مشین کے استعمال کی حد میں زبردست اضافہ ہوتا ہے اور یہ ایک معاشی سرمایہ کاری بن جاتی ہے۔
(2) مختلف سولڈرنگ سائیکلوں کا انتخاب۔
آٹھ سولڈرنگ سائیکلوں کے پیرامیٹرز پہلے سے طے شدہ ہیں اور سولڈرنگ کا سارا عمل پری ہیٹ ، سوک اور ریفلو سے ٹھنڈا ہونے تک خود بخود مکمل ہوسکتا ہے۔
(3) تمام ڈیزائنوں کے ساتھ خصوصی حرارت اور درجہ حرارت کی مساوات۔
سولڈر کو دوبارہ بہاؤ دینے کے لیے 1500 واٹ توانائی سے موثر اورکت حرارتی اور ہوا کی گردش کا استعمال کرتا ہے۔
(4) ایرگونومک ڈیزائن ، عملی اور آسانی سے چلنے والا۔
عمدہ تعمیر کا معیار لیکن ایک ہی وقت میں ہلکا وزن اور ایک چھوٹا سا نشان T962A کو آسانی سے بینچ پوزیشن میں لے جانے یا ذخیرہ کرنے کی اجازت دیتا ہے۔
(5) دستیاب افعال کی بڑی تعداد۔
T962A سب سے زیادہ باس آنکھوں والے یا ڈبل چہرے والے پی سی بی بورڈز کے چھوٹے حصوں کو سولڈر کر سکتا ہے ، مثال کے طور پر CHIP ، SOP ، PLCC ، QFP ، BGA وغیرہ۔
پیرامیٹرز
سپلائی وولٹیج: AC220V/ 50Hz ، AC110V/ 60Hz۔
پٹ آؤٹ پاور: 1500W
زیادہ سے زیادہ سولڈرنگ ایریا: 300 × 320 ملی میٹر۔
درجہ حرارت کی حد: 0 ℃ -280
سائیکل کا وقت: 1 ～ 8 منٹ
جی ڈبلیو: 15 کلو
پیکنگ سائز: 51x45x33cm
لہر سائیکل منتخب کریں:
مندرجہ ذیل ہم آٹھ مختلف لہریں فراہم کرتے ہیں ، براہ کرم اپنی درخواست کے مطابق ایک کا انتخاب کریں۔ مختلف لہروں کا انتخاب کرنے کے لیے F1/F2 دبائیں ، مختلف لہر پیرامیٹر دیکھنے کے لیے F3 دبائیں ، اپنے منتخب کردہ لہر کی تصدیق کے لیے 4 دبائیں۔
ایک لہر ، اسی کو 85Sn/15Pb 70 Sn/30Pb کے ساتھ استعمال کریں۔
لہر دو ، ایک ہی 63Sn/37Pb 60 Sn/40Pb کے ساتھ استعمال کریں۔
لہر تین ، ایس این/اے جی 3.5 کے ساتھ ایک ہی استعمال کریں۔ Sn/Cu 75 Sn/Ag4.0/Cu.5
لہر چار ، ایس این/اے جی 2.5/سی یو 8/ایس بی 5 کے ساتھ ایک ہی استعمال کریں۔ Sn/Bi3.0/Ag3.0۔
لہر پانچ ، اسی کے ساتھ استعمال کریں سرخ گم معیار درجہ حرارت کی لہر کو تبدیل کرنے کے لیے ٹھوس ہے ، ہیریاس PD955M۔
لہر چھ&؛ سات&؛ آٹھ ، پی سی بی سرکٹ بورڈ وغیرہ کو ٹھیک کرنے کے لیے استعمال کریں۔
لہر سات&؛ آٹھ ، ویو سائیکل سیٹ اپ کے ساتھ خود استعمال کریں۔
چلانے کی ہدایات
(1) ڈراور میں کام کرنے کے لیے پروڈکٹ رکھیں ، دراز بند کریں اور آن کرنے کے لیے F1 دبائیں۔ خودکار کارکردگی گرمی کی لہر کا انتخاب کرتی ہے ، موجودہ کارکردگی کا وقت ، نافذ کرنے کا درجہ حرارت اور LCD اسکرین پر درجہ حرارت کی پیمائش کرتی ہے ، اور خودکار تشکیل آرڈر فارم لہر۔
(2) سارا عمل آپ کی نگرانی اور کنٹرول میں ہے ، آپ دراز ونڈو کے ذریعے پروڈکٹ دیکھ سکتے ہیں اور آپ LCD اسکرین پر ڈیٹا دیکھ سکتے ہیں۔ اگر لہر آپ کے مطلوبہ نتائج کو حاصل نہیں کرتی ہے تو ، براہ کرم کسی بھی وقت خود سے ڈیٹا میں ترمیم کریں۔
(3) پری سیٹ اپ لہر سائیکل درجہ حرارت کے مطابق ہوتی ہے جس کی مختلف سولڈر پیسٹ کو ضرورت ہوتی ہے۔ آپ اپنی ضروریات کے مطابق دوسرے لہر سائیکل کو پہلے سے ترتیب دے سکتے ہیں۔
(4) اس عمل میں ، آپ "S" دباکر روکنے پر مجبور کرسکتے ہیں۔ ختم ہونے پر ، راستہ پنکھا ٹھنڈا کرنے کے لیے خود بخود کام کرے گا۔
آپ ایگزاسٹ فین آن کرنے پر بھی مجبور کر سکتے ہیں۔
(5) اگر سولڈرنگ کی تکمیل کے بعد کوئی خرابی یا نقص ہو تو آپ اسے دوبارہ خود بخود بیچ سکتے ہیں ، یا آپ اسے دستی طور پر بیچ سکتے ہیں۔
آپریشن کی تجاویز۔
(1) پی سی بی کے دونوں اطراف سولڈرنگ کی ضرورت کو پورا کرنے کے لیے ، مشین میں ایک خاص ڈیزائن شدہ فین ڈکٹ موجود ہے۔ جب پی سی بی کے دونوں اطراف درجہ حرارت میں بڑے فرق کے ہوتے ہیں ، تو یہ پیچ کو ایک طرف فروخت کر سکتا ہے ، اور اسی وقت ، یہ پی سی بی کا دوسرا رخ بھی رکھ سکتا ہے۔ چھوٹے بورڈ کی سولڈرنگ کو پورا کرنے کے لیے ، براہ کرم 10 سینٹی میٹر x10 سینٹی میٹر کے سائز میں پی سی بی بورڈ کو پہلے سے لگائیں ، جب ایک چھوٹا بورڈ اور سولڈر بال کو سولڈرنگ کریں۔ یہ سولڈرنگ اثر کو بہت اچھا بنائے گا۔
(2) مشین کا استعمال کرتے وقت ، براہ کرم اسے پہلے سے گرم کریں اگر ماحول کم درجہ حرارت یا زیادہ نمی کا ہو۔ طریقہ کار:
لہر سائیکل کو منتخب کرنے کے بعد ، مشین کو پہلی بار دراز میں بغیر کسی چیز کے چلائیں۔
(3) توجہ: یہ مشین سولڈر اجزاء کے لیے استعمال نہیں کی جا سکتی (جیسے مضبوط عکاس مواد کے دھاتی انکسیپولیشن والے چپس) اور "پلاسٹک پلگ ان بورڈ" جسے 250 ڈگری سینٹی گریڈ درجہ حرارت تک گرم نہیں کیا جا سکتا۔
(4) مشین کے درجہ حرارت کی پیمائش کے لیے صرف ایک معیاری تھرمامیٹر استعمال کریں۔ پی سی بی بورڈ کے چہرے پر تحقیقات کو درست کریں (یقینی بنائیں کہ یہ صحیح راستہ ہے) ، پھر پی سی بی بورڈ کو دراز میں ڈالیں ، دراز بند کریں۔ اس طرح آپ کو اصل درجہ حرارت مل جائے گا۔
روزانہ کی دیکھ بھال۔
(1). ہمیشہ دراج صاف رکھتا ہے
(2) .دراج کی مشاہدہ ونڈو کو وقتا فوقتا صاف کریں.
احتیاط
(1) استعمال کے بعد ، فوری طور پر بجلی بند نہ کریں۔ اس بات کو یقینی بنائیں کہ مشین سوئچ آف کرنے سے پہلے کافی ٹھنڈا ہو رہی ہے۔ .
(2) مشین کو بہت اچھی طرح سے ہوادار جگہ پر رکھنا یقینی بنائیں۔
(3) طویل عرصے تک استعمال میں نہ ہونے پر مشین کو مین سے منقطع کریں۔
(4) مشین کے سانچے کو نہ کھولیں اور نہ ختم کریں۔
