KiCad کیا ہے؟کیکیڈ ایک مفت، آسان ڈاؤن لوڈ، اتارنا سافٹ ویئر ہے جو الیکٹرانک ڈیزائن آٹومیشن (EDA) اور کمپیوٹر ایڈیڈ ڈیزائن (سی اے اے) کے لئے استعمال کیا جاتا ہے. اس پروگرام کا استعمال کرتے ہوئے، پی سی بی ڈیزائن سکیمکس ان کے برقی سرکٹ سے محسوس کیا جا سکتا ہے. اندر اندر، ایسے وسائل موجود ہیں جو مواد کے بل (بوم)، آرٹ ورک، پی سی بی + 3D اجزاء اور گلبر فائلوں کے 3D نقطہ نظر کی تخلیق کی اجازت دیتے ہیں. اس دستاویزات کا مقصد بیتلی کے گاہکوں کو قدم قدم کے ذریعے خاص طور پر KiCad کا استعمال کرتے ہوئے گیرر فائلوں کو پیدا کرنے کے لئے گائیڈ کرنا ہوگا. اسی طرح، ایک عام طور پر استعمال شدہ پروگرام (ایگل) کا استعمال کرتے ہوئے گربرس برآمد کرنے کا ایک گائیڈ یہاں پایا جا سکتا ہے.Gerber فائلیں کیا ہیں؟Gerber فائلیں تہوں کی آرٹ ورک ہیں جو ایک بار تعمیر کرنے کے بعد بورڈ کی تعمیر کے لئے استعمال کیا جائے گا. پی سی بی مینوفیکچررز اور جمع کرنے کے لئے استعمال کی صنعت معیاری فائل کی قسم جابر فائل کی اقسام ہیں. لہذا، وہ ہمارے مینوفیکچرنگ کے سامان کی طرف سے آسانی سے تسلیم اور عمل کر رہے ہیں.جابر فائلوں کو پیدایہ گائیڈ اس بات کا فرض کرتا ہے کہ آپ نے KiCad کے اندر اپنے پی سی بی کو ڈیزائن کرنا ختم کر دیا ہے اور وہ جابر فائلوں کو برآمد کرنے کے لئے تیار ہیں.1) 'پلاٹ' کا بٹن منتخب کریں (پرنٹر آئکن کے آگے واقع).  یہ پلاٹ ونڈو کھل جائے گا.  مندرجہ بالا تصویر سے ظاہر ہوتا ہے کہ اس مثال کے منصوبے میں استعمال ہونے والے بہت سے مختلف تہوں. عام طور پر، صرف 10 تہوں ہیں جو پی سی بی کی تشکیل اور اسمبلی کے لئے مطلوب ہیں (پیسٹ کی پرتوں کی تعمیر کے لئے ضروری نہیں ہے):

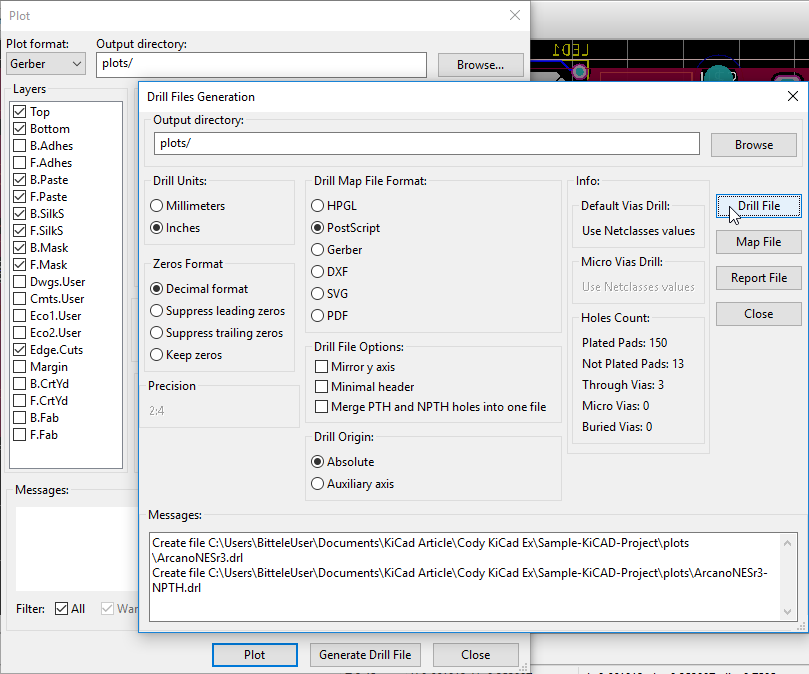

 3) پیغامات ونڈو کے تحت دکھایا جائے گا کہ اب ڈرل فائلوں کو کہاں پیدا کیا گیا ہے. پچھلی کھڑکی پر واپس آنے کیلئے قریبی بٹن پر کلک کریں. 'پلاٹ' پر کلک کریں (ڈرل فائل پیدا کرنے کے سوا). پرتوں کے لئے جابر فائلوں کو پیدا کیا جائے گا (ایک بار پھر پیغامات ونڈو کے تحت دکھایا گیا ہے)، پھر 'بند' پر کلک کریں. 4) جب آپ کے گلبر فائلوں کو پیدا کیا گیا ہے تو، وہ کسی بھی ممکنہ غلطیوں کو پکڑنے کے لئے جائزہ لیا جا سکتا ہے جو پہلے سے ہی ایک پی سی بی تخروپن اقتباس کے لئے بھیجی جاتی ہے. اہم کی کیڈ پراجیکٹ ونڈو پر واپس جائیں اور GerbView پر کلک کریں - Gerber ناظر بٹن (نیچے تصویر ملاحظہ کریں):  5) ونڈو پر جو پاپ اپ ہے، 'فائل'> 'گیربر فائل لوڈ' پر کلک کریں.  6) دکھایا گیا تمام تہوں کو منتخب کریں اور 'اوپن' پر کلک کریں.  7) اسی طرح میں 'فائل'> 'لوڈ EXCELLON ڈرل فائل' پر کلک کریں.  8) ڈرل فائلوں کا انتخاب کریں اور 'اوپن' پر کلک کریں.  یہاں ملاحظہ کریں کہ 2 ڈرل فائلیں بنائی گئی ہیں. سب سے پہلے 'چڑھایا ڈرل سوراخ' کی نمائندگی کرتا ہے جبکہ دوسری 'غیر چڑھایا ڈرل سوراخ' کی نمائندگی کرتا ہے. یہ ہمیں 10 فائلیں بجائے 11 فائلوں کے بجائے 11 فائلوں کو دیکھنے کی قیادت کرے گی. 9) ایک بار جب آپ کی تمام تہوں کو GerbView میں درآمد کیا گیا ہے تو، آپ اپنے تمام فائنل چیک انجام دے سکتے ہیں (آپ ہر ایک کو ایک اور ایک کرکے دیکھ سکتے ہیں). ایک بار جب آپ مطمئن ہو گئے ہیں کہ آپ کا ڈیزائن درست ہے تو، آپ اپنے بورڈوں کو اقتباس کرنے اور حکم دینے کے لئے تیار ہوں گے. 10) آپ کے کمپیوٹر پر ڈائرکٹری کو نیویگیشن کریں جہاں آپ کی کی کیڈ پراجیکٹ رہتا ہے. مندرجہ ذیل 11 فائلوں کو منتخب کریں اور زپ کریں:  ہر نوع قسم کی فائل کی وضاحت کرنے والے ایک فہرست ذیل میں دیکھی جاسکتی ہے:
|
