سولڈر پیسٹ معائنہ مشین کی لازمی: مصنوعات کے معیار کو یقینی بنانے کے لئے ایک کلیدی ٹکنالوجی

تعارف

SMT SPI مشینکیا ایک ایسا آلہ ہے جو پی سی بی بورڈز پر سولڈر پیسٹ پرنٹنگ کے معیار کو جانچنے کے لئے استعمال کیا جاتا ہےسولڈر پیسٹ پرنٹرز. الیکٹرانک اسمبلی کے میدان میں ایک اہم ٹول کے طور پر اس میں معائنہ کرنے کی ایک طاقتور صلاحیت ہے۔

I. سولڈر پیسٹ کیوں اہم ہے؟

1. کردار

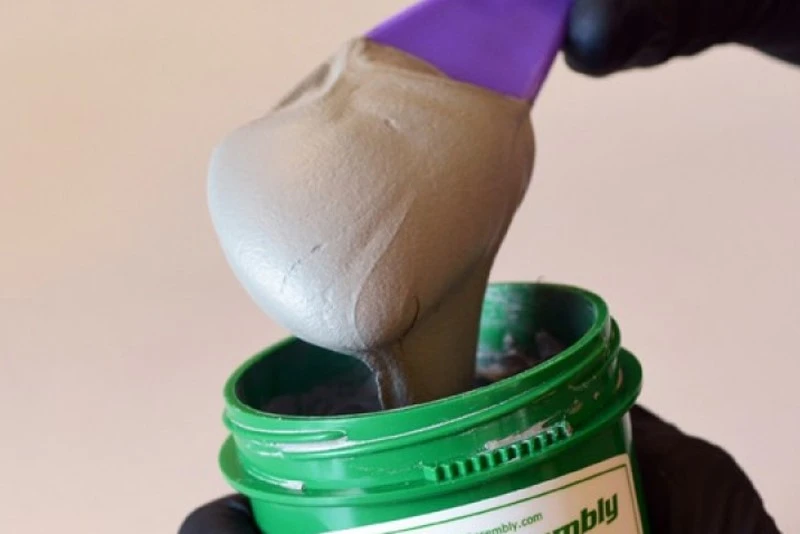

سولڈر پیسٹ ایک خاص پیسٹ میں کھوٹ پاؤڈر ، پیسٹ سولڈر اور طرح طرح کے اضافے کا امتزاج ہے ، یہ چپچپا اور تھکسٹروپک دونوں ہے ، اس میں ایک ناگزیر سولڈرنگ مواد ہےSMT لائنعمل.

کمرے کے درجہ حرارت پر ، سولڈر پیسٹ کی واسکاسیٹی الیکٹرانک اجزاء کو پی سی بی پیڈ پر آسانی سے چسپاں کرنے کے قابل بناتی ہے۔ جیسے جیسے درجہ حرارت بڑھتا ہے ، سولڈر پیسٹ میں کھوٹ پاؤڈر آہستہ آہستہ پگھل جاتا ہے اور بہتا ہے ، اور مائع سولڈر اجزاء اور پی سی بی پیڈ کے سولڈرڈ سروں کو واٹ کرتا ہے۔ میںریفلو تندوریالہر سولڈرنگ مشینسولڈرنگ کا درجہ حرارت ، سالوینٹس اور کچھ اضافی بخارات ، ٹھنڈک کے بعد ، سولڈر اینڈ اور پیڈ کے اجزاء کو سولڈر کے ذریعے قریب سے منسلک کیا جائے گا ، ٹھوس برقی اور مکینیکل کنکشن کی تشکیل۔



2. مجموعی مصنوعات پر سولڈر پیسٹ کے معیار کا اثر

سولڈر پیسٹ کا معیار سولڈرنگ اور جزو کو پہنچنے والے نقصان کے معیار کو براہ راست متاثر کرتا ہے۔

اعلی معیار کے سولڈر پیسٹ "سولڈر جوڑ" یا "پھٹے ہوئے سولڈر جوڑ" اور سولڈرنگ کے وقت دیگر مسائل سے بچ سکتے ہیں ، اور اسی وقت اجزاء کو نقصان سے بچا سکتے ہیں۔ لہذا ، ہمیں سولڈر پیسٹ کی معیاری ضروریات کو پورا کرنے کا انتخاب کرنا چاہئے ، ناقص معیار کی مصنوعات کے استعمال سے گریز کریں۔

ii. ایس پی آئی ٹکنالوجی کا تعارف

1. ایس پی آئی مشین کا ورکنگ اصول

ایس پی آئی کا سامان پی سی بی بورڈ پر چھپی ہوئی سولڈر پیسٹ کی سطح پر پروجیکٹ کرنے کے لئے ایک اعلی صحت سے متعلق لیزر کا استعمال کرتا ہے ، اور ایک اعلی ریزولوشن ڈیجیٹل کیمرے کے ذریعے لیزر پروفائل کو اپنی گرفت میں لے جاتا ہے ، تاکہ اس بات کا پتہ لگایا جاسکے کہ آیا طباعت شدہ سولڈر پیسٹ اونچائی ، حجم ، علاقے ، شارٹ سرکٹس اور آفسیٹس کے لحاظ سے اہل ہے یا نہیں۔

2. ایس پی آئی ڈیوائس کی اقسام اور افعال

کامن ایس پی آئی کے سامان کو دو اہم اقسام میں تقسیم کیا گیا ہے: آف لائن سولڈر پیسٹ انسپیکشن مشینیں اور آن لائن سولڈر پیسٹ انسپیکشن مشینیں۔

تھری ڈی سولڈر پیسٹ انسپیکشن مشین خودکار XY پلیٹ فارم کو منتقل کرکے اور لیزر کے ساتھ سولڈر پیسٹ سولڈر جوڑ کو اسکین کرکے ہر نقطہ کا 3D ڈیٹا حاصل کرسکتی ہے۔ اس کا استعمال پورے پی اے ڈی پلیسمنٹ کے عمل کے دوران لگائے گئے سولڈر پیسٹ کی اوسط موٹائی کی پیمائش کے لئے بھی کیا جاسکتا ہے ، تاکہ سولڈر پیسٹ پرنٹنگ کے عمل کو اچھی طرح سے کنٹرول کیا جاسکے۔ تھری ڈی ایس پی آئی نے پروگرام شدہ ڈیزائن کا طریقہ اپنایا ، ایک ہی وقت میں اسی مصنوع کو کامیابی کے ساتھ پروگرام کیا جاتا ہے ، اور اسے لامحدود مقدار میں اور تیز رفتار سے اسکین کیا جاسکتا ہے۔

2D سولڈر پیسٹ معائنہ کا سامان سولڈر پیسٹ کے پورے پیڈ کی موٹائی کی پیمائش کرنے کے لئے سولڈر پیسٹ پر ایک لائن کی اونچائی پر مبنی ہے۔ 2 ڈی ایس پی آئی زیادہ تر پی سی بی پلیٹ فارم کو سولڈر پیسٹ کے نقطہ کی پیمائش کرنے کے لئے صحیح ضرورت کے مطابق دستی نوبس کا استعمال کرتی ہے ، رفتار آہستہ ہے ، لیکن قیمت 3D کے مقابلے میں سستی ہے۔

iii. ایس پی آئی کی ضرورت

1. کے معیار کو چیک کریںایس ایم ٹی مشینپیچ

ایس پی آئی سولڈر پیسٹ کے معیار کو احتیاط سے چیک اور تصدیق کرسکتا ہے تاکہ یہ یقینی بنایا جاسکے کہ سولڈر پیسٹ یکساں ، مناسب رقم اور درستگی ہے۔

2. سولڈرنگ نقائص

تفصیلی معائنہ کے لئے سولڈر پیسٹ کی موٹائی ، پوزیشن اور شکل اور دیگر پیرامیٹرز کے لئے ایس پی آئی سسٹم۔ یہ سولڈرنگ کے نقائص ، جیسے انڈر ، اوور ، یا آف سیٹ سولڈر پیسٹ جیسے بصیرت فراہم کرتا ہے اور اسے روکتا ہے ، اس بات کو یقینی بناتا ہے کہ ہر سولڈرنگ کی نوکری کامل کے قریب ہے۔

3. بہتر کارکردگی

ایس پی آئی کا سامان اس کے بعد کے عمل میں عیب دار سولڈر پیسٹ کی وجہ سے ہونے والی ناکامیوں کی تعداد کو کم کرتا ہے ، اس طرح ڈرامائی طور پر پیداوار کی کارکردگی میں اضافہ ہوتا ہے۔

4. خودکار معائنہ

ایس پی آئی سسٹم ، اپنی آٹومیشن اور اعلی کارکردگی کے ساتھ ، بہت ہی کم وقت میں پورے بورڈ پر سولڈر پیسٹ آسنجن کا معائنہ مکمل کرسکتا ہے۔ دستی معائنہ کے مقابلے میں ، یہ غیر معمولی رفتار اور درستگی کو حاصل کرتا ہے۔

5. ڈیٹا ریکارڈنگ اور پروسیسنگ

ایس پی آئی سسٹم کا پتہ لگائے گئے اعداد و شمار کے بارے میں رپورٹیں ریکارڈ اور تیار کرتی ہیں ، جو کوالٹی کنٹرول ، عمل میں بہتری اور مصنوعات کی کھوج کی سمت کی رہنمائی کرتی ہیں۔ ان اعداد و شمار کا تجزیہ کرکے ، مینوفیکچرز پیداوار کے عمل کو درست طریقے سے ایڈجسٹ کرسکتے ہیں اور مصنوعات کے معیار میں مسلسل بہتری حاصل کرسکتے ہیں۔

iv. ایس پی آئی ایپلی کیشن انڈسٹری

• صارف الیکٹرانکس
• آٹوموٹو الیکٹرانکس
• طبی سامان
• صنعتی کنٹرول

V. نتیجہ

آج کی انتہائی مسابقتی الیکٹرانکس مینوفیکچرنگ انڈسٹری میں ، مصنوعات کے معیار کو یقینی بنانا نہ صرف صارفین کی توقع ہے ، بلکہ کاروباری کامیابی کی کلید بھی ہے۔ ممکنہ مسائل کو بروقت شناخت کرنے کے لئے ایس پی آئی کے سازوسامان کا استعمال کرکے ، کمپنیاں نہ صرف پیداواری لاگت کو کم کرسکتی ہیں ، بلکہ گاہکوں کی اطمینان اور برانڈ کی ساکھ کو بھی بڑھا سکتی ہیں۔

ایس پی آئی ٹکنالوجی کے نفاذ پر زور دینے کا مطلب یہ ہے کہ مینوفیکچررز راہ میں اترنے کی راہ پر ایک اہم قدم اٹھا رہے ہیں۔ ہم صنعت میں تمام کمپنیوں کو حوصلہ افزائی کرتے ہیں کہ وہ ایس پی آئی کو ان کے پیداواری عمل میں شامل کریں ، جدید ترین معائنہ کے سازوسامان اور ٹکنالوجی کو شامل کریں ، اور معائنہ کے معیارات کو مستقل طور پر بہتر بنائیں تاکہ یہ یقینی بنایا جاسکے کہ ان کی مصنوعات مارکیٹ میں مسابقتی ہیں۔

اگر آپ اس کے بارے میں مزید معلومات حاصل کرنا چاہتے ہیں مکمل طور پر خودکار ایس ایم ٹی لائنیں، براہ کرم ہم سے رابطہ کرنے کے لئے آزاد محسوس کریں اور ہم آپ کو مدد اور مشورے فراہم کرنے میں خوش ہوں گے۔

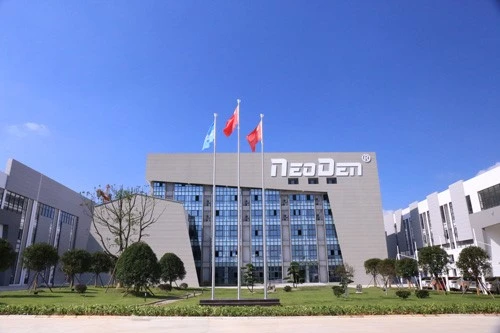

نوڈن کے بارے میں فوری حقائق
