NeoDen ND800 ان لائن AOI مشین

• سٹینسل پرنٹنگ:سولڈر کی عدم دستیابی، ناکافی یا ضرورت سے زیادہ ٹانکا لگانا، ٹانکا لگانا غلط ترتیب، برجنگ، داغ، خراش وغیرہ۔
• اجزاء کی خرابی:غائب یا ضرورت سے زیادہ جز، غلط ترتیب، ناہموار، کنارہ، مخالف ماؤنٹنگ، غلط یا خراب جزو وغیرہ۔
• DIP:غائب حصے، نقصان کے حصے، آفسیٹ، ترچھا، الٹا وغیرہ
• سولڈرنگ کی خرابی:ضرورت سے زیادہ یا غائب سولڈر، خالی سولڈرنگ، برجنگ، سولڈر بال، آئی سی این جی، تانبے کا داغ وغیرہ۔

AOI مشین کی خصوصیات

1. 5 ملین پکسل فل-رنگ ہائی سپیڈ ڈیجیٹل کیمرہ (16/20 ملین پکسل اختیاری)، اعلی کارکردگی، اعلی معیار اور تصویری شوٹنگ کے اعلی استحکام کو یقینی بنائیں، حقیقی اور قدرتی تصویری اثر کو بحال کریں۔

2. ونڈوز 7 x64 آپریشن سسٹم، ہائی ڈیٹا پروسیسنگ کی رفتار.

3. GPU آزاد ہارڈ ویئر پروسیسنگ امیجز، جبکہ CPU پروسیسنگ نان-امیج کمپیوٹنگ، تاکہ کمپیوٹر سسٹم کی کارکردگی کو متوازن کیا جا سکے۔

4. 6 سیریز AOI مصنوعات، اعلی استحکام اور کارکردگی پر مبنی ہزاروں سیلز، جدید اور اپ گریڈ کنفیگریشن اور مسلسل تکنیکی جدت۔

5. ہائی ریزولوشن کے ساتھ اختیاری ٹیلی سینٹرک لینس، منفرد متوازی لائٹ ڈیزائن، PCBA جھکا ہوا یا لمبا اجزاء واضح طور پر دکھائے جا سکتے ہیں۔

6. ذہین اور تیز پروگرامنگ، ذہین الگورتھم، دستی مداخلت کی ضرورت نہیں، سیکھنے میں آسان، پتہ لگانے کی اعلی شرح، خرابی کی کم شرح۔

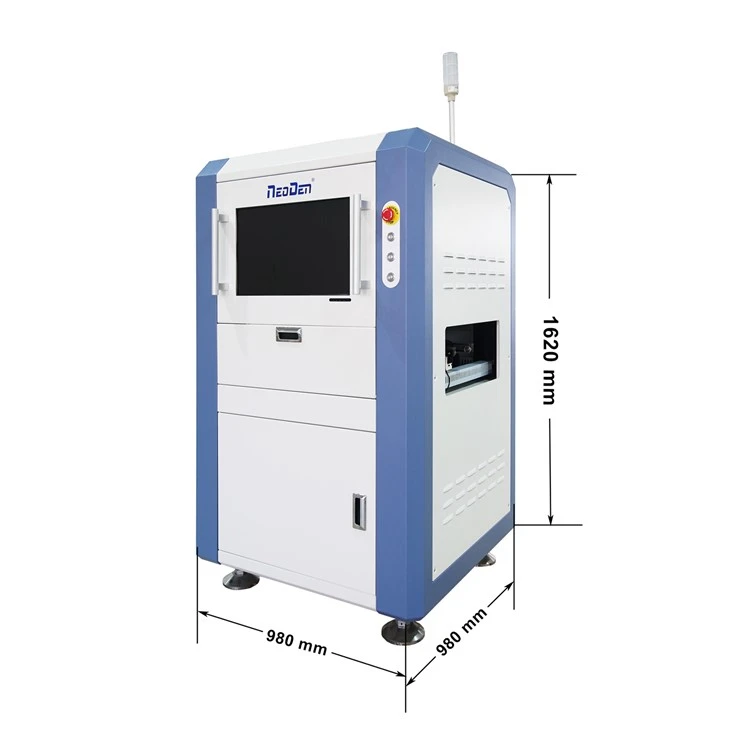

ND800 AOI مشین کی تفصیلات

پروڈکٹ کا نام	NeoDen ND800 AOI معائنہ مشین	زمین سے پی سی بی کی اونچائی	900±20 ملی میٹر
ماڈل	ND800	مشین کا طول و عرض	L980 * W980 * H1620 ملی میٹر
پی سی بی کی موٹائی	0.3 ملی میٹر ~ 5 ملی میٹر	XY پوزیشننگ کی درستگی	8um سے کم یا اس کے برابر
زیادہ سے زیادہ پی سی بی سائز (X x Y)	400 ملی میٹر x 360 ملی میٹر	طاقت	AC220V,50/60Hz,1.5KW
کم از کم پی سی بی سائز (Y x X)	50 ملی میٹر x 50 ملی میٹر	وزن	550 کلو گرام
حرکت کی رفتار	830 ملی میٹر/سیکنڈ (زیادہ سے زیادہ)



تفصیلات





اگر آپ کو ضرورت ہو تو، براہ کرم مزید معلومات کے لیے بلا جھجھک ہم سے رابطہ کریں۔

کوالٹی کنٹرول

ہمارے پاس QC شخص معائنہ کرنے کے لیے پروڈکشن لائنوں پر رہتا ہے۔

تمام مصنوعات کی ترسیل سے پہلے معائنہ کیا جانا چاہئے.

ہم ان لائن معائنہ اور حتمی معائنہ کرتے ہیں۔

1. ہماری فیکٹری پہنچنے کے بعد تمام خام مال کی جانچ پڑتال کی جاتی ہے۔

2. پیداوار کے دوران تمام ٹکڑے اور لوگو اور تمام تفصیلات کی جانچ کی گئی۔

3. پیداوار کے دوران پیکنگ کی تمام تفصیلات کی جانچ کی گئی۔

4. ختم ہونے کے بعد حتمی معائنہ پر تمام پیداواری معیار اور پیکنگ کی جانچ کی گئی۔

neoDen SMT AOI مشین کا کسٹمر کیس

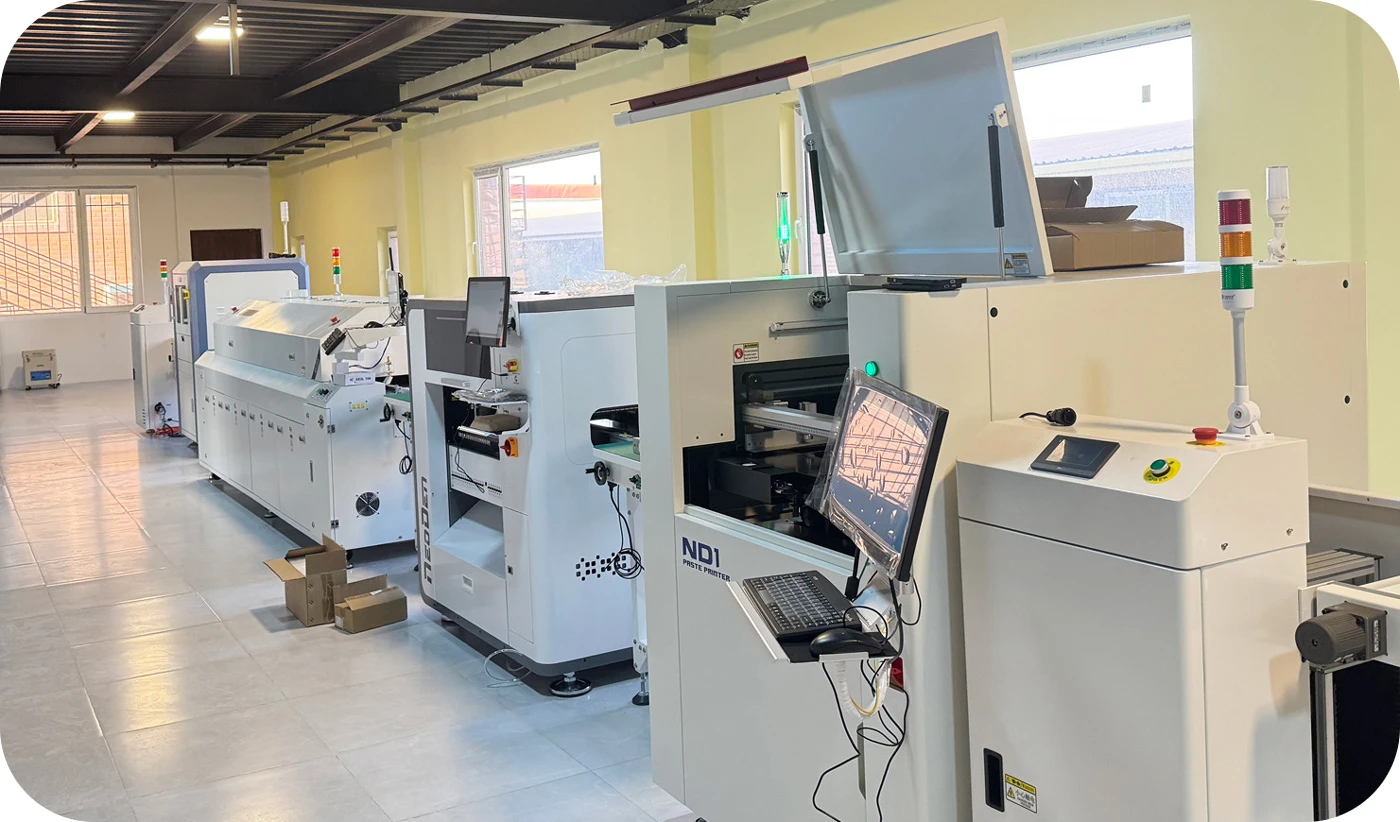

🇮🇷 ایران | فائر سیفٹی سسٹم بنانے والا

✓ ٹرنکی ایس ایم ٹی لائن تصدیق شدہ

مکمل-آٹو فائر الارم اور سیفٹی الیکٹرانکس پروڈکشن

مکمل ایس ایم ٹی پروڈکشن لائن فلو:

پی سی بی لوڈر ➔ NeoDen ND1 آٹو پرنٹر ➔ NeoDen N10P پک اینڈ پلیس ➔ NeoDen T12L ریفلو اوون ➔ NeoDen ND800 AOI معائنہ ➔ پی سی بی ان لوڈر

مکمل ایران کیس اسٹڈی پڑھیں

🇩🇿 الجزائر | ٹی وی سیٹ-ٹاپ باکس اور آڈیو الیکٹرانکس بنانے والا

✓ اعلی- والیوم SMT لائن تصدیق شدہ

کنزیومر الیکٹرانکس اور ٹی وی باکس ماس اسمبلی

مکمل ایس ایم ٹی پروڈکشن لائن فلو:

پی سی بی آٹو لوڈر ➔ NeoDen ND2 آٹو پرنٹر ➔ NeoDen10 پک اینڈ پلیس × 2 ➔ NeoDen IN12C ریفلو اوون ➔ NeoDen ND800 AOI معائنہ ➔ پی سی بی آٹو ان لوڈر

مکمل الجزائر کیس اسٹڈی پڑھیں

NeoDen SMT کے بارے میں



فیکٹری



Zhejiang NeoDen Technology Co., Ltd.2010 سے مختلف SMT سلوشنز تیار اور برآمد کر رہا ہے۔ ہمارے اپنے بھرپور تجربہ کار R&D، اچھی تربیت یافتہ پروڈکشن کا فائدہ اٹھاتے ہوئے، NeoDen نے دنیا بھر کے صارفین سے بڑی شہرت حاصل کی۔

ہمارے عالمی ماحولیاتی نظام میں، ہم اپنے بہترین شراکت داروں کے ساتھ مل کر ایک زیادہ بند ہونے والی سیلز سروس، اعلیٰ پیشہ ورانہ اور موثر تکنیکی مدد فراہم کرتے ہیں۔

ہمیں یقین ہے کہ عظیم لوگ اور شراکت دار NeoDen کو ایک عظیم کمپنی بناتے ہیں اور یہ کہ جدت، تنوع اور پائیداری کے لیے ہماری وابستگی اس بات کو یقینی بناتی ہے کہ SMT آٹومیشن ہر جگہ ہر شوقین کے لیے قابل رسائی ہے۔





نمائش





سرٹیفیکیشن





اگر آپ کو ضرورت ہو تو، براہ کرم مزید معلومات کے لیے ہم سے بلا جھجھک رابطہ کریں۔

Q1۔ میں ND800 SMT AOI مشین کے ساتھ SMT لائن کیسے بنا سکتا ہوں؟
A. مواصلات کا طریقہ: معیاری SMEMA کنکشن۔

Q2. کیا یہ بحالی کی تقریب کی حمایت کرتا ہے؟
A. اختیاری ترتیب: مینٹیننس اسٹیشن، آف لائن پروگرامنگ سسٹم، ایس پی سی سرو، بار کوڈ سسٹم وغیرہ۔

براہ کرم ہمیں درست درخواست چھوڑ دیں۔

Q3. اگر پی سی بی کا سائز بڑا ہے تو کیا آپ اپنی مرضی کے مطابق کرنے کی حمایت کرتے ہیں؟
A. ہاں، براہ کرم اپنی زیادہ سے زیادہ کو چھوڑ دیں۔ پی سی بی کا سائز اور ہم چیک کریں گے کہ آیا یہ حسب ضرورت کا احساس کر سکتا ہے۔

Q4. اس ماڈل کے اجزاء کی اونچائی کی حد کیا ہے؟
A. اوپر: 35mm، نیچے: 75mm (سایڈست، ضرورت کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے)

Q5. کیا ہم پلیسمنٹ اثر کا معائنہ کرنے کے لیے مشین کا استعمال کر سکتے ہیں؟
A. ہاں، مشین کو چپ ماؤنٹر کے بعد انسٹال کریں، یہ چیک کرنے میں مدد کر سکتا ہے: گم شدہ حصہ، آفسیٹ، سکیونگ، ٹومب اسٹون، سائیڈ پر چڑھنا، ٹرن اوور، غلط پرزے، نقصان اور الٹ جانا وغیرہ۔
