NeoDen ND S1 سولڈر پیسٹ انسپکشن مشین

NeoDen S1 SPI مشین کا انتخاب کیوں کریں؟

اعلی کارکردگی اور صحت سے متعلق معائنہ

• تیز رفتار-معائنہ:پروسیسنگ کا وقت فی فریم 0.7 سیکنڈ سے کم ہے۔
• اعلی صحت سے متعلق:اونچائی کا پتہ لگانے کی درستگی 1 μm ہے، اور بار بار (حجم، رقبہ، اونچائی) 1 μm@3sigma سے کم ہے۔
• جامع فنکشن:یہ مختلف سولڈر پیسٹ نقائص کی جانچ کر سکتا ہے، بشمول رقبہ، حجم، اونچائی، شکل، آفسیٹ، اور مسلسل ٹن الیکٹروڈپوزٹ۔

طاقتور سافٹ ویئر اور صارف دوستانہ آپریشن-

• کثیر-زبان کی حمایت:یہ نظام چینی اور انگریزی دونوں زبانوں کے سوئچ اوور کو سپورٹ کرتا ہے۔
• لچکدار پروگرامنگ:یہ Gerber اور CAD ان پٹ کے ساتھ ساتھ آف لائن اور مینوئل پروگرامنگ کو سپورٹ کرتا ہے۔
• تفصیلی ڈیٹا:طاقتور ایس پی سی فنکشن آف لائن ایس پی سی کو سپورٹ کرتا ہے اور کسی بھی وقت رپورٹس بنا سکتا ہے۔ رپورٹس کو ایکسل یا امیج فارمیٹس (jpg، bmp) میں ایکسپورٹ کیا جا سکتا ہے۔

وسیع مطابقت کے ساتھ مستحکم مکینیکل سسٹم

• موثر منتقلی:منتقلی کی رفتار 1500mm/s (MAX) تک ہے اور SMEMA سے ملتی ہے۔
• مضبوط مطابقت:یہ پی سی بی سائز کی وسیع رینج کو سپورٹ کرتا ہے، کم از کم 50 × 50 ملی میٹر سے لے کر زیادہ سے زیادہ 500 × 460 ملی میٹر تک، جس کی موٹائی 0.6 ملی میٹر سے 6 ملی میٹر ہے۔
• درست تحریک:X/Y پلیٹ فارم 1 μm سے کم سیٹنگ کی درستگی کے ساتھ AC سروو موٹر سسٹم سے چلتا ہے۔

تفصیلات

سافٹ ویئر سسٹم

آپریٹنگ سسٹم: ونڈوز 7 الٹیمیٹ 64 بٹ

1) شناخت کا نظام

خصوصیت: 3D راسٹر کیمرہ (ڈبل اختیاری ہے)

آپریٹ انٹرفیس: گرافیکل پروگرامنگ، چلانے میں آسان، چینی اور انگریزی سسٹم سوئچ اوور

انٹرفیس: 2D AND اور 3D truecolor امیج

نشان: 2 کوموم مارک پوائنٹ کا انتخاب کر سکتے ہیں۔

2) پروگرام

جربر، سی اے ڈی ان پٹ، آف لائن اور دستی پروگرام کی حمایت کریں۔

3) ایس پی سی

آف لائن ایس پی سی: سپورٹ

ایس پی سی رپورٹ: کسی بھی وقت رپورٹ

کنٹرول گرافک: حجم، رقبہ، اونچائی، آفسیٹ

مواد برآمد کریں: ایکسل، تصویر (jpg، bmp)

ہماری خدمات

1. مختلف مارکیٹ پر اچھا علم خصوصی ضروریات کو پورا کر سکتا ہے۔

2. Huzhou، چین میں واقع ہماری اپنی فیکٹری کے ساتھ اصلی کارخانہ دار۔

3. مضبوط پیشہ ور تکنیکی ٹیم اعلیٰ معیار کی مصنوعات تیار کرنے کو یقینی بناتی ہے۔

4. خصوصی لاگت کنٹرول سسٹم سب سے زیادہ سازگار قیمت فراہم کرنے کو یقینی بناتا ہے۔

5. ایس ایم ٹی ایریا پر بھرپور تجربہ۔

NeoDen S1 SPI مشین کا کسٹمر کیس

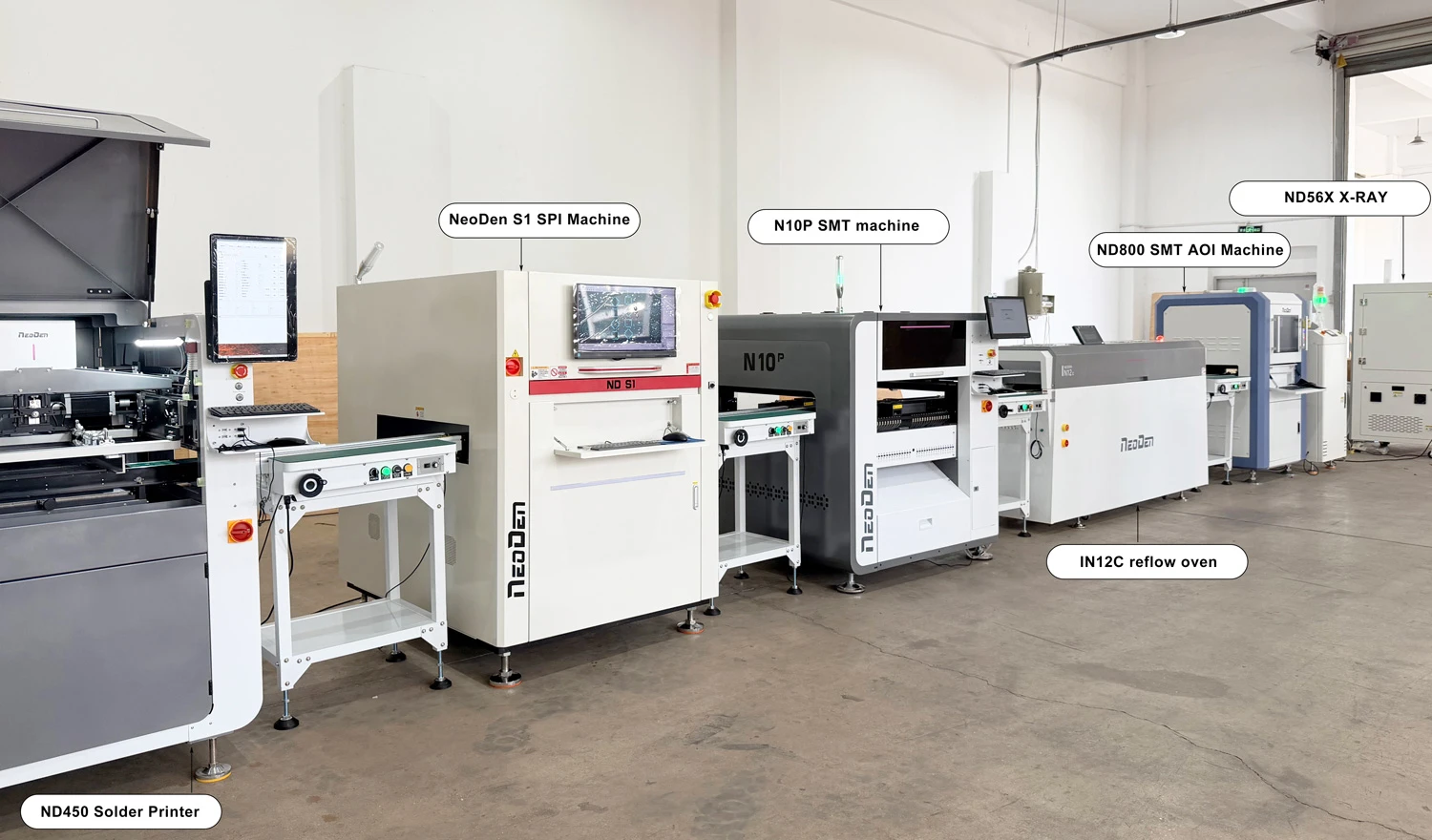

🇦🇿 آذربائیجان | الیکٹرانکس مینوفیکچرنگ

✓ ٹرنکی ایس ایم ٹی لائن تصدیق شدہ

اعلی-پریسیژن ٹرنکی ایس ایم ٹی اسمبلی اور معیار کا معائنہ

مکمل ایس ایم ٹی پروڈکشن لائن فلو:

پی سی بی لوڈر ➔ NeoDen ND450 پرنٹر ➔ NeoDen S1 SPI معائنہ ➔ NeoDen N10P پک اینڈ پلیس ➔ NeoDen IN12C ریفلو اوون ➔ AOI معائنہ مشین ➔ پی سی بی ان لوڈر ➔ X-رے معائنہ ➔ بی جی اے ری ورک اسٹیشن

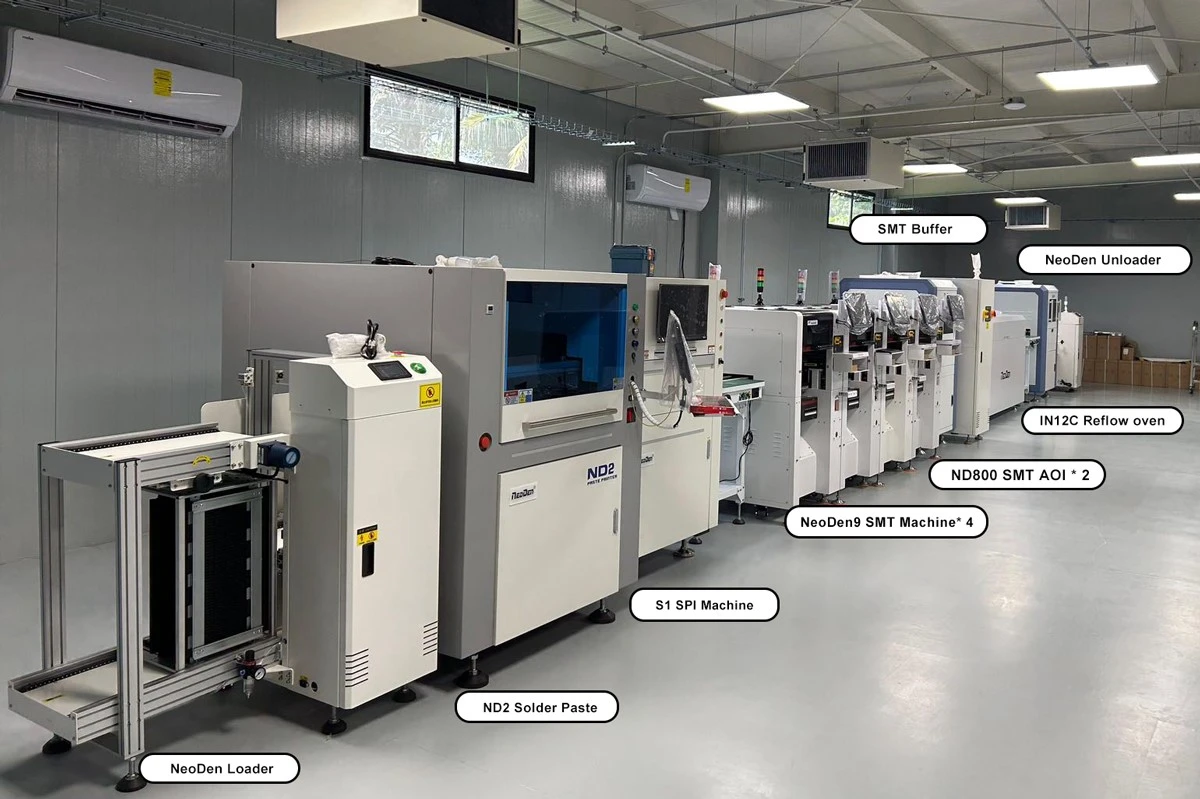

🇲🇽 میکسیکو | اعلی- والیوم انڈسٹریل الیکٹرانکس EMS

✓ اعلی-کیپیسٹی ایس ایم ٹی لائن تصدیق شدہ

تیز-اسپیڈ مکمل طور پر خودکار SMT اسمبلی اور دوہری-AOI کوالٹی کنٹرول

مکمل ایس ایم ٹی پروڈکشن لائن فلو:

پی سی بی آٹو لوڈر ➔ NeoDen ND2 آٹو پرنٹر ➔ NeoDen S1 SPI معائنہ ➔ NeoDen9 پک اینڈ پلیس × 4 ➔ NeoDen ND800 AOI (پری-ری فلو) ➔ بفر کنویئر ➔ NeoDen IN12C ریفلو اوون ➔ NeoDen ND800 AOI (پوسٹ-ری فلو) ➔ پی سی بی آٹو ان لوڈر ➔ X-رے معائنہ

NeoDen SMT کے بارے میں

Zhejiang NeoDen Technology Co., Ltd.2010 سے مختلف SMT سلوشنز تیار اور برآمد کر رہا ہے۔ ہمارے اپنے بھرپور تجربہ کار R&D، اچھی تربیت یافتہ پروڈکشن کا فائدہ اٹھاتے ہوئے، NeoDen نے دنیا بھر کے صارفین سے بڑی شہرت حاصل کی۔

• 2010 میں قائم کیا گیا، 200 + ملازمین، 27000+ Sq.m. فیکٹری
• NeoDen مصنوعات: مختلف سیریز PnP مشینیں، NeoDen YY1، NeoDen4، NeoDen5، NeoDen K1830، NeoDen9، NeoDen N10P۔ ری فلو اوون ان سیریز کے ساتھ ساتھ مکمل SMT لائن میں تمام ضروری SMT آلات شامل ہیں۔
• پوری دنیا میں کامیاب 10000+ کسٹمرز۔
• 40+ عالمی ایجنٹ ایشیا، یورپ، امریکہ، اوشیانا اور افریقہ میں شامل ہیں۔
• R&D سنٹر: 3 R&D محکمے 25+ پیشہ ور R&D انجینئرز کے ساتھ۔
• CE کے ساتھ درج کیا گیا اور 70+ پیٹنٹ حاصل کیا۔
• 30+ کوالٹی کنٹرول اور ٹیکنیکل سپورٹ انجینئرز، 15+ سینئر بین الاقوامی سیلز، 8 گھنٹے کے اندر بروقت جواب دینے والے کسٹمر کے لیے، اور 24 گھنٹے کے اندر پیشہ ورانہ حل فراہم کرتے ہیں۔

اگر آپ کو ضرورت ہو تو، براہ کرم مزید معلومات کے لیے uf سے بلا جھجھک رابطہ کریں۔

اکثر پوچھے گئے سوالات

Q1. SPI مشین کیا ہے، اور یہ کیا کرتی ہے؟
کیمروں کا استعمال کرتے ہوئے خودکار نظام (2D/3D) سولڈر پیسٹ والیوم، رقبہ، اونچائی، سیدھ، اور پی سی بیز پر اجزاء کی جگہ سے پہلے نقائص کی پیمائش کرنے کے لیے۔

Q2. SPI کیوں ضروری ہے؟ کیا ہم صرف AOI پر بھروسہ نہیں کر سکتے؟
ابتدائی مرحلے میں نقائص کو پکڑتا ہے (پیسٹ پرنٹنگ)، بعد میں مہنگے دوبارہ کام کو روکتا ہے۔

AOI ری فلو کے بعد رکھے ہوئے اجزاء/سولڈرڈ جوڑوں کا معائنہ کرتا ہے۔

SPI ان خرابیوں کو روکتا ہے جو AOI کو تلاش کرتا ہے۔

Q3. SPI کن خرابیوں کا پتہ لگا سکتا ہے؟
ناکافی/زیادہ پیسٹ، برجنگ، غلط ترتیب (آفسیٹ)، ترچھا پیسٹ، سکوپنگ، گمشدہ پیسٹ، پیڈ آلودگی، یپرچر بند ہونا، اونچائی کی مختلف حالتیں۔

Q4. 2D SPI اور 3D SPI میں کیا فرق ہے؟ کون سا بہتر ہے؟

• 2D رقبہ/سدھ کی پیمائش کرتا ہے۔
• 3D حجم، اونچائی اور شکل کو درست طریقے سے ماپتا ہے۔

اہم حجم کی پیمائش کی وجہ سے 3D جدید SMT لائنوں کے لیے صنعت کا معیار ہے۔

Q5. SPI استعمال کرنے کے اہم فوائد کیا ہیں؟
کم شدہ نقائص/اسکریپ/دوبارہ کام، بہتر فرسٹ-پاس کی پیداوار، کم مجموعی لاگت، پراسیس آپٹیمائزیشن ڈیٹا، پرنٹر فیڈ بیک، SPC صلاحیت۔
